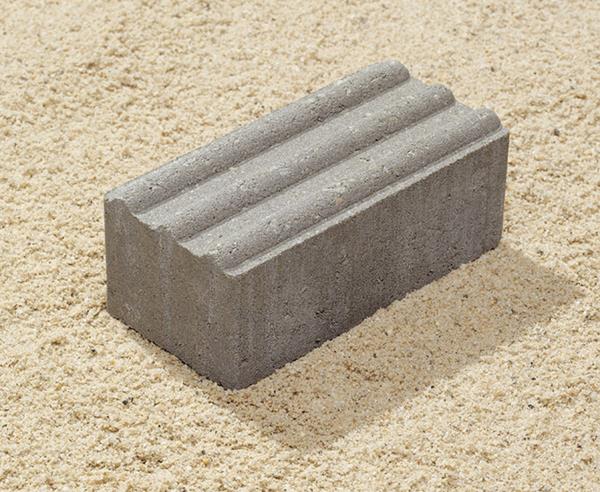

BSV-ribbelklinker®

Productkenmerken

	handige steen voor twee toepassingen minder diepe goten bij invalideninritten bruikbaar als geleidelijn

Maatvoering

21,1x10,5x8 (44 st/m²)

Kleuren

Betonstraatstenen zijn leverbaar in verschillende kleuren en oppervlaktestructuren. Aangezien betonstraatstenen voornamelijk worden vervaardigd uit natuurproducten kunnen kleine kleurverschillen ontstaan tussen verschillende productieseries. Daarom is het raadzaam het benodigde aantal stenen, banden en tegels in één keer te bestellen, zodat deze uit dezelfde produktieserie worden geleverd. Het verdient de voorkeur uw kleurkeuze aan de hand van een monster te bepalen, aangezien kleuren op een computerscherm of drukwerk altijd iets afwijken van de werkelijkheid.

Standaard kleuren

Alle standaard kleuren zijn voorzien van een gladde deklaag op basis van fijn grind en deklaagzand, waarbij de kleur door middel van pigment wordt verkregen. In tegenstelling tot ouderwetse "door-en-door" gekleurde stenen, voorkomt een deklaagsteen dat grof grind direct zichtbaar wordt aan het oppervlak.

Kleurvast

Door afslijting kunnen kleurrijke bestratingen veel van hun oorspronkelijke glans verliezen. Het eens zo fraaie straatbeeld wordt langzaam grijs en uiteindelijk grauw. Tenzij u kiest voor de Kleurvastklinker® van v.d. Bosch Beton*. Die behoudt zijn originele kleur door toepassing van natuurlijke toeslagmaterialen.

Full Color®

Full color® producten worden vervaardigd van een speciaal soort cement, in combinatie met speciaal geselecteerde natuursteensoorten. Hierdoor zijn Full Color® producten van v.d. Bosch Beton* van nature kleurvast. Kortom, een aanwinst voor het straatbeeld.

Toepassing

De Ribbelklinker is het perfecte alternatief voor een goottegel of een vlakke tegel bij de toepassing voor een rolstoel vriendelijk inrit. Door de ribbels wordt er een goede overbrugging van de goot tussen wegdek en inrit gecreërd, terwijl de waterafvoer niet belemmerd wordt. Tevens kan de ribbelklinker in de voorkomende situaties dienen als blindengeleiding of attentiestrook.

Verwerking

1. Het leggen
De straatstenen dienen in een door u gekozen legmotief, met voldoende voegruimte, nooit koud tegen elkaar, gelegd te worden. Voor het leggen heeft u gezorgd voor een juist zandbed, waardoor u de stenen gemakkelijk op gelijke hoogte, haaksheid en in de lijn kunt leggen. Tevens dient u het liefst voor het straten gezorgd te hebben voor een opsluiting van de stenen, d.m.v. opsluitbanden of bij een klein oppervlak een rollaag van dezelfde steen. Het bovenstaande geldt ook voor allerlei andere soorten stenen.

2. Voegen vullen/invegen
De voegen van het bestrate oppervlak dienen gevuld te worden met brekerzand, welke een overmaat aan fijne delen bevat. Het invegen of inwassen dient meerdere malen gedaan te worden. Als u de bestrating heeft afgetrild, moet deze nogmaals worden ingezand waarbij het zand enige tijd op het straatwerk moet blijven liggen. NB: Voor de stenen Novacolor® en Duracolor® adviseren wij betonzand i.p.v (grof) brekerzand te gebruiken.

3. Aftrillen
Alleen in droge toestand mag het absoluut schoongeveegde straatwerk afgetrild worden, waarbij een werkwijze van laag naar hoog toegepast wordt. De trilplaat overlapt hierbij telkens de helft van de vorige baan. NB: Bij stenen met een speciale deklaag, zoals Novacolor®, Duracolor® en Nostalgica® dient de trilplaat te zijn voorzien van een kunststof bekleding.

4. Gebruik
Het bestrate oppervlak kan direct na het aftrillen en nogmaals bezand (opvullen van de voegen) voor het verkeer worden opengesteld. Voor nadere details over de verwerking van bestratingsproducten verwijzen wij u naar de betreffende publicaties van de Stichting C.R.O.W. bijvoorbeeld publicatie 255 "Machinaal straatwerk" en publicatie 282 "Mechanisch aanbrengen elementenverharding".

Tint- en structuurverschillen
Vanwege het feit dat de deklagen van bovenstaande producten vrijwel uitsluitend van natuurlijke mineralen gemaakt zijn, bestaat de kans dat enig onderling tintverschil in deze producten niet uit te sluiten is. Het verdient daarom aanbeveling bij het verwerken van deze producten de pakketten en lagen goed te mengen. Dus meerdere pakketten tegelijk aanbreken en deze niet laag voor laag, maar verticaal aan te breken. Mocht er dan nog sprake zijn van enig tintverschil dan zal zich dat niet langs grotere vlakken in het straatbeeld aftekenen.

Verwerkingsadvies bijzondere betonstraatstenen

v.d. Bosch Beton* produceert diverse soorten straatstenen met toegevoegde waarde. Deze verdienen meer aandacht bij het verwerken. Straatstenen uit de series Duracolor®, Novacolor®, Fullcolor®, DuraSilent®, Nostalgica® en diverse uitgewassen producten worden vervaardigd van natuurlijke toeslagmaterialen, hebben soms een genuanceerde kleurstelling en kunnen een afwerking zoals klein facet en/of bijzondere deklaag hebben. Deze stenen dienen met zorg behandeld te worden voor, tijdens en direct na het verwerken. Bijvoorbeeld kunststofbekleding van de trilplaat, het schoonvegen van de bestrating voor aftrillen, het niet gooien c.q. ruw behandelen van materialen tijdens verwerking, etc. Gebruik van een steentransportwagen, betonklinkerklem of alternatieven verdienen de voorkeur boven kieperen met kruiwagen of mechanische opperman.

Kalkuitbloei (witte uitslag)

Witte uitslag op beton komt en verdwijnt vanzelf. Witte uitslag op tegels en betonstraatstenen is een bekend probleem, waarvoor (nog) geen afdoende oplossing bestaat. Gelukkig is het geen permanent probleem. Bij normaal gebruik zal de witte uitslag op den duur vanzelf verdwijnen.

Meer informatie over witte uitslag is in onze kennisbank te vinden.

Kwaliteit en garantie

Over de kwaliteit van betonbestratingsmaterialen kunnen we kort zijn. Die moet goed zijn.

v.d. Bosch Beton* b.v. geeft die garantie, zwart-op-wit, zonder restricties. Onze producten worden met de meeste zorg geproduceerd en voldoen aan alle kwaliteitsnormen die in de wegenbouwwereld worden gehanteerd.

De kwaliteit van het productieproces en onze producten wordt nauwkeurig bewaakt aan de hand van I.K.B.-normen (I.K.B. staat voor Interne Kwaliteits Bewaking). Daarnaast voert het KIWA minimaal tien keer per jaar onafhankelijke productiecontroles uit om de kwaliteit van onze productieproces te toetsen.

Een officieel bewijs van kwaliteit is het KOMO certificaat, dat nagenoeg op al onze producten van toepassing is. Ook voor producten waar geen productcertificaten gelden hanteren wij strenge normen. v.d. Bosch Beton* b.v. heeft hiervoor een eigen certificaat ontwikkeld, het BBB keur 1. Naast de producten is ook het systeem gecertificeerd ISO 9001, een bewijs dat u bij v.d. Bosch Beton* b.v. in goede handen bent.

ISO-certificaat v.d. Bosch Beton b.v.

Kortom, geen loze beloftes, maar harde garanties. Dat is v.d. Bosch Beton* b.v.

BRL 2312 voor betonstraatstenen
BRL 2313 voor betontegels
BRL 2314 voor opsluit- en trottoirbanden
BRL K11001 voor grasbetontegels
BRL 5070 voor het bouwstoffenbesluit
IBRL.001 voor overige niet gecertificeerde producten

Productspecifieke kwaliteit

NEN-EN 1338 KOMO-keur
De kwaliteit van praktisch alle betonstraatstenen van v.d. Bosch Beton* is gebaseerd op het KOMO certificaat (NEN-EN 1338 KOMO-keur). Hoogwaardige maatvaste producten, constante kwaliteit en een buitengewoon gevarieerd aanbod. Dat zij kort samengevat de kenmerken van het programma betonstraatstenen, waarmee v.d. Bosch Beton* in Nederland naam heeft gemaakt. Betonstraatstenen vormen samen met betontegels en trottoirbanden de hoekstenen van een compleet assortiment bestratingsmaterialen van v.d. Bosch beton*.

KOMO-certificaten

CE Markering
Een betonstraatsteen met alleen CE markering betekent niet automatisch dat het product voldoet aan Nederlandse kwaliteitsmaatstaven en het bouwstoffenbesluit. Meer over verschillen tussen KOMO en CE.

CE-informatie (DoP) v.d. Bosch Beton*

NEN-EN 1338 Hieronder een verkorte samenvatting uit de Europese norm NEN-EN 1338 KOMO-keur en de daaruit voor Nederland gekozen klassen. Ze pretendeert niet tot in detail volledig te zijn. Voor gedetailleerde informatie raadpleegt men de norm en het nationale voorwoord.

Materiaal
De stenen moeten vervaardigd zijn van beton met een gelijkmatige samenstelling, die voornamelijk bestaat uit cement, zand, grind en/of andere toeslagmaterialen. De deklaag waarmee betonstraatstenen kunnen worden uitgevoerd, kan een andere samenstelling hebben dan de onderlaag. Toevoeging van kleurstoffen is toegestaan, mits de kwaliteit van het beton niet wordt aangetast.

Vorm en uiterlijk

• de stenen moeten gelijkmatig van vorm zijn en mogen geen zichtbare structuurgebreken, zoals grindnesten, holten of scheuren vertonen
• Betonstraatstenen moeten recht, vlak, haaks en kantig zijn en nagenoeg vrij zijn van bramen en uitsteeksels
• Stenen kunnen uitgevoerd zijn met vellingkanten. De afmetingen wordt door de fabrikant aangegeven. De gemeten waarde mag hier maximaal twee millimeter van afwijken

Deklaag
Indien er een deklaag wordt toegepast, dient deze overal een minimale dikte te hebben van 4 mm. De hechting tussen onderlaag en deklaag moet van een zodanige kwaliteit zijn dat een blijvende verbinding verzekerd is.

Formaten en afmetingen
Formaten en afmetingen worden door de fabrikant vastgesteld. Op de individuele productbladen staan de maten aangegeven welke v.d. Bosch Beton* hanteert voor haar producten.

Maatafwijkingen

• Tot een steenhoogte van 100 mm de lengte en de breedte niet meer afwijken dan 2 mm. De hoogte mag niet meer dan 3 mm afwijken
• Bij steenhoogte gelijk of hoger dan 100 mm mogen de afwijkingen 1 mm meer bedragen.
• Van individuele straatstenen mogen onderlinge hoogtematen niet meer dan 3 mm afwijken.
• Bij diagonale afmetingen groter dan 300 mm mogen de onderlinge diagonale afwijkingen niet groter zijn dan 3 mm.

Prestaties en eigenschappen

Betonstraatstenen hebben het soms zwaar te verduren. Vooral als ze in strak verband worden gelegd. Op zwaar belaste wegen of terreinen kunnen hoeken na verloop van tijd afsplinteren. Een bekend praktijk probleem, dat u zeker zult herkennen. v.d. Bosch Beton* heeft hiervoor een blijvende oplossing ontwikkeld: de BSV betonstraatstenen*.
Deze klinker is voorzien van afstandhouders, die zorgen van een speling van 1 millimeter tussen de stenen. Klein genoeg om niet op te vallen, groot genoeg om afsplintering te voorkomen.
De afstandhouders vangen elke beweging op zonder de stenen te beschadigen. BSV betonstraatstenen® van v.d. Bosch Beton* zijn daarom bij uitstek geschikt voor het verharden van bedrijfsterreinen, veel gebruikte parkeerterreinen en wegen in en om woonwijken in aanbouw.

BSV-betonstraatstenen® zijn extra bestand tegen vorst- en strooizout. De norm NEN 7000 was altijd een goed indicatie voor de vorst- en zoutbestendigheid van betonproducten voor de wegenbouw. Sinds het van kracht worden van de Europese norm NEN-EN 1338 KOMO-keur wordt hier een speciale zware beproeving voor gehanteerd. De betonsamenstelling van al onze betonstraatstenen voldoet aan de Europese norm. BSV-betonstraatstenen® en andere betonproducten van v.d. Bosch Beton* zijn daardoor extra goed bestand tegen vorst en strooizout.

Een aantrekkelijk straatbeeld kan vele gezichten hebben. Klassiek, kleurrijk, speels of een combinatie hiervan. Met het omvangrijke programma betonstraatstenen van v.d. Bosch Beton* b.v. is alles mogelijk. Succes verzekerd. Dat geldt ook voor de kwaliteit. Alle stenen worden geleverd in de kwalitatief hoogwaardige BSV®-uitvoering met splintervrije kop.

Stroefheid
Betonstraatstenen worden geacht voldoende stroef te zijn.

Holheid en bolheid
Indien de afmeting van een steen groter is dan 300 mm mag de holheid maximaal 1 mm bedragen. De bolheid mag dan maximaal 1,5 mm bedragen. Dit wordt gemeten met een meetlat van 300 mm. Bij grotere afmetingen wordt gemeten met een meetlat van 400 mm. Hierbij mag de holheid maximaal 1,5 mm en de bolheid maximaal 2 mm bedragen.

Splijttreksterkte
De karakteristieke splijttreksterkte voor de straatstenen moet tenminste 3,6 MPa bedragen.
Geen enkel individueel resultaat mag kleiner zijn dan 2,9 MPa of een breuklast kleiner dan 250 N/mm opleveren.

Slijtbestendigheid
De breedte van de groef welke ontstaat bij de afslijtproef mag maximaal 23 mm zijn.

Vorst-dooizoutbestandheid
Het gemiddelde massaverlies, bepaald volgens de norm mag niet meer bedragen dan 1,0 kg/m².
Geen enkele individuele waarde mag meer dan 1,5 kg/m² bedragen.

Leveringsvoorwaarden

Op alle rechtsbetrekkingen van v.d. Bosch Beton b.v. zijn de Algemene voorwaarden voor de levering van betonproducten, zoals gezamenlijk opgesteld door Bouwend Nederland en de Bond van Fabrikanten van Betonproducten in Nederland (BFBN), alsmede de Aanvullende Leveringsvoorwaarden v.d. Bosch Beton b.v. Omdat wij verzekerd zijn bij Euler Hermes kredietverzekeringsmaatschappij, zijn ook de door haar gestelde voorwaarden van toepassing.

Algemene leveringsvoorwaarden
Aanvullende leveringsvoorwaarden
Voorwaarden Euler Hermes

Duurzaam Bouwen

De betonindustrie loopt voorop qua duurzaam bouwen. V.d. Bosch Beton* wil als innoverende producent, niet afwachten. Sinds 2008 beschikt v.d. Bosch Beton over DUBOkeur®. Producten met DUBOkeur® onderscheiden zich op het gebied van duurzaamheid. Hiervoor wordt de milieu-impact van het te toetsen product middels een levenscyclusanalyse (LCA) bepaald en in relatie gezet tot vergelijkbare producten. Alleen de meest milieuvriendelijke alternatieven komen in aanmerking voor certificering. Deze LCA wordt door NIBE uitgevoerd.

KIWA-certificaat verificatie CO2-emissie
DUBO-certificaat v.d. Bosch Beton*

Bouwstoffenbesluit

Stenen, tegels, banden, grasbeton enzovoorts van v.d. Bosch Beton* voldoen aan milieueisen die de overheid in samenwerking met Stichting Bouwkwaliteit heeft opgesteld. Bouwstoffen zonder BSB®-merk mogen in Nederland niet verwerkt worden. Producten van v.d. Bosch Beton* voldoen aan het Bouwstoffenbesluit.

NL BSB® Certificaat (fabriek Almelo)
NL BSB® Certificaat (fabriek Vriezenveen)

Arbo

Niet alleen het milieu speelt een belangrijke rol bij het ontwikkelen van producten, ook de arbeidsomstandigheden van de stratenmaker en onze eigen mensen in onze fabriek spelen een grote rol hierin. Zo zijn bijna al onze producten op enige wijze machinaal verwerkbaar. Veel producten zijn zelfs al op machinale verwerking voorbereid op het moment dat zij de fabriek verlaten. Daarnaast heeft v.d. Bosch Beton de afgelopen jaren geïnvesteerd in arbeidsvriendelijke productiemethoden. Onze robots zijn hiervan een goed voorbeeld. Deze machines werden in eigen beheer ontwikkeld en vervangen het zware handwerk. Meer informatie over het machinaal verwerken van producten vindt u onder de paragraaf "verwerking".

Verpakkingsoverzicht

Hieronder ziet u een overzicht van de aantallen per pak of laag, vierkante meter en volle vracht. Heeft u een gedrukte versie van het verpakkingsoverzicht? Dan kunt u hier controleren wat de wijzigingen sindsdien zijn.

Standaard verpakking

pak	Stuks	m2	Ton
1	324	7,4	1,3
2	648	14,7	2,6
3	972	22,1	3,9
4	1.296	29,5	5,2
5	1.620	36,8	6,5
25	8.100	184,1	32,4

Hulpstukken

Voor dit product zijn geen hulpstukken beschikbaar.
