Ecodrain®

Productkenmerken

	waterdoorlatend: hemelwater afvoeren op de plek waar de regen valt infiltratie door de steen voldoet aan de gestelde norm T=10 geleverd met een fijne, infiltrerende, structuur deklaag ook als machinaal verwerkbaar pakket leverbaar

Maatvoering

21,1x10,5x8 (44 st/m²)
29,5/20,5x19,5x8 (3,46 st/m¹)
21x21x8 (22 st/m²)
10,4x10,4x8 (88 st/m²)

Kleuren

Basaltic® structuur

Basaltic® structuur producten bieden het beste van twee werelden. Functioneel èn representatief. Dankzij de integrale basalt-structuur neemt een Basaltic® steen vuil en water op. Olievlekken worden praktisch onzichtbaar door de zwarte kleur (andere kleuren op aanvraag). Het opengewerkte oppervlak geeft de bestrating bovendien een duurzaam aanzien. De Basaltic® steen is gegarandeerd vorstbestendig en leverbaar in zowel tegels, stenen als banden.

Ecodrain® waterdoorlatende deklagen

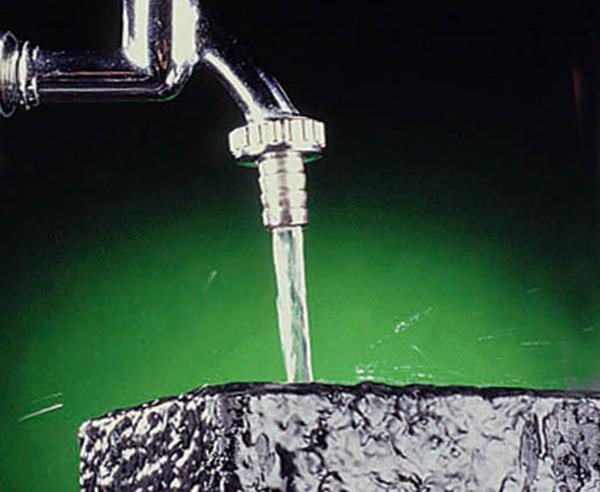

Goed nieuws voor de grondwaterstand: Ecodrain® waterdoorlatende bestrating. Bestrating die voorkomt dat hemelwater linea recta wordt afgevoerd naar het riool en straten blank komen te staan. De stenen zijn voorzien van een fijne structuurdeklaag die, in combinatie met een grove onderbeton, een stevige regenbui kan doorstaan.

Toepassing

Goed nieuws voor de grondwaterstand. v.d. Bosch Beton introduceert Ecodrain® , een steen die waterdoorlatend is en voorkomt dat hemelwater linea recta wordt afgevoerd naar het riool. Een ander voordeel is, dat straten bij hevige regenval in principe niet meer blank komen te staan.

Bebouwing neemt hand over hand toe. Het regenwater wat valt komt sneller in het oppervlaktewater terecht waar het zijn weg van hoger gelegen gebieden naar lager gelegen gebieden zoekt. Traditionele systemen, waarbij het relatief schone water ook nog gezuiverd wordt, kunnen de grote hoeveelheden niet aan en raken overbelast. Dit vormt lokaal een probleem maar ook regionaal en zelfs grensoverschrijdend. Een ander gevolg van deze versnelde afvoer van regenwater is de daling van de grondwaterspiegel, hetgeen verdroging tot gevolg heeft.

Verwerking

Twee problemen met dezelfde oorzaak. Oplossing hiervoor biedt infiltratie van het regenwater. Hier zijn verschillende methoden voor, waarvan infiltratie via de bestrating er één is. Een groot voordeel van deze techniek is dat het geen extra ruimte vraagt. De bestrating ligt er al of moet nog aangebracht worden. Een ander voordeel is dat het watertransport niet over de weg plaatsvindt. Maar onzichtbaar is.

Als één keer de keuze gemaakt is voor een waterdoorlatende verharding dienen een aantal zaken op de rij gezet te worden. Dat zijn vragen omtrent de:

• omgeving
• grondslag van de bodem
• grondwaterstand
• doorlatendheid van de bodem (k-waarde)
• helling van het terrein
• gebruiksfunctie
• draagkracht

Deze moeten beantwoord worden om er een goed werkend systeem van te kunnen maken. De opbouw van de constructie kunnen we hieruit afleiden.



Hierboven een voorbeeld van hoe de opbouw van een constructie zou kunnen zijn.

Ingeval van Ecodrain® waterdoorlatende verharding wordt als voegmateriaal gewassen brekerzand 0-1 aanbevolen met als verdere specificatie zeefdoorval: 0,063 mm 0%, 0,125 mm <= 1% (dit zijn afgeronde percentages).
In het geval van Ecopass® waterpasserende verharding wordt als voegmateriaal uitgewassen split 2-4 mm aanbevolen. Voor zowel Ecodrain® als Ecopass® kan als straatlaag uitgewassen split 2-5 mm toegepast worden.

Als buffer/fundatie kan voor beide systemen uitgewassen granulaat 4-32 mm toegepast worden. Voorwaarde is dat dit materiaal filterstabiel t.o.v. de straatlaag is. In dit geval hoeft geen scheidingsdoek tussen straatlaag en buffer te worden toegepast. Afhankelijk van de doorlatendheid van de bodem kan de dikte van de buffer bepaald worden. Als afscheiding tussen buffer en ondergrond dient grondkerend doek te worden toegepast, b.v. Geolon PP 15.

Het behoeft geen verder betoog dat zowel buffer als straatlaag op de daartoe geëigende manier voldoende verdicht dienen te worden. Het materiaal mag hierbij niet verpulverd worden.

In het ontwerp van zowel Ecodrain® als Ecopass® moet altijd voorzien zijn in de aanleg van een nooduitlaat. Als om welke reden dan ook het water niet in voldoende mate via het systeem afgevoerd kan worden moet het water automatisch op een andere manier afgeleid worden. Dat kan naar een sloot of een laagliggend weiland zijn.



Hierboven een voorbeeld van een toepassing in een gebied waar vanwege hoge grondwaterstand infiltratie in de bodem niet mogelijk is. Het water wordt door infiltratiebuizen langzaam afgevoerd naar het oppervlaktewater. Afhankelijk van de keuze van het type infiltratiebuis is de vertraging te regelen.

Bij een hellend oppervlak dient de constructie van de buffer zodanig te zijn opgebouwd dat wordt voorkomen dat het water naar het laagste punt stroomt. Dit kan bijvoorbeeld met getrapte aanleg.

De ervaring heeft inmiddels geleerd dat na enige tijd een ecosysteem in de buffer ontstaat, die ontstane vervuiling afbreekt.

Bij de uitvoering moet er rekening gehouden worden met het speciale doel van de bestrating. Dit houdt in dat de aanleg van het systeem als laatste in de bouwfase dient te geschieden. Een waterdoorlatende verharding mag dus nooit als "bouwstraat" gebruikt worden.

Door het dichtslibben van de bestrating (en/of fundatie) wordt de werking van het systeem sterk beïnvloed. Na de aanleg dient de bestrating onderhouden te worden om de goede werking van het systeem te garanderen. Regelmatig schoonmaken met behulp van een veegwagen en/of zoabcleaner is op zijn plaats. Waar nodig moet het voegmateriaal aangevuld worden. v.d. Bosch Beton* heeft hiervoor een speciaal onderhoudsadvies ontwikkeld.

Ook is het van groot belang goede controle op de aanleg te houden. Fouten bij de aanleg kunnen in de toekomst aanleiding geven tot moeilijk te traceren problemen.

Indien gewenst brengt v.d. Bosch Beton* u in contact met toeleveranciers van onderbouwmaterialen, welke u in uw systeem toe zou kunnen passen.

Machinale verwerking

Dit product leent zich voor machinale verwerking. Onder "verpakkingsoverzicht" en in onze kennisbank kunt u meer informatie vinden over machinale verwerking en de verpakking van dit product. Of bekijk publicatie 255 "Machinaal straatwerk" en publicatie 282 "Mechanisch aanbrengen elementenverharding" van Stichting CROW.

Kalkuitbloei (witte uitslag)

Witte uitslag op beton komt en verdwijnt vanzelf. Witte uitslag op tegels en betonstraatstenen is een bekend probleem, waarvoor (nog) geen afdoende oplossing bestaat. Gelukkig is het geen permanent probleem. Bij normaal gebruik zal de witte uitslag op den duur vanzelf verdwijnen.

Meer informatie over witte uitslag is in onze kennisbank te vinden.

Kwaliteit en garantie

Over de kwaliteit van betonbestratingsmaterialen kunnen we kort zijn. Die moet goed zijn.

v.d. Bosch Beton* b.v. geeft die garantie, zwart-op-wit, zonder restricties. Onze producten worden met de meeste zorg geproduceerd en voldoen aan alle kwaliteitsnormen die in de wegenbouwwereld worden gehanteerd.

De kwaliteit van het productieproces en onze producten wordt nauwkeurig bewaakt aan de hand van I.K.B.-normen (I.K.B. staat voor Interne Kwaliteits Bewaking). Daarnaast voert het KIWA minimaal tien keer per jaar onafhankelijke productiecontroles uit om de kwaliteit van onze productieproces te toetsen.

Een officieel bewijs van kwaliteit is het KOMO certificaat, dat nagenoeg op al onze producten van toepassing is. Ook voor producten waar geen productcertificaten gelden hanteren wij strenge normen. v.d. Bosch Beton* b.v. heeft hiervoor een eigen certificaat ontwikkeld, het BBB keur 1. Naast de producten is ook het systeem gecertificeerd ISO 9001, een bewijs dat u bij v.d. Bosch Beton* b.v. in goede handen bent.

ISO-certificaat v.d. Bosch Beton b.v.

Kortom, geen loze beloftes, maar harde garanties. Dat is v.d. Bosch Beton* b.v.

BRL 2312 voor betonstraatstenen
BRL 2313 voor betontegels
BRL 2314 voor opsluit- en trottoirbanden
BRL K11001 voor grasbetontegels
BRL 5070 voor het bouwstoffenbesluit
IBRL.001 voor overige niet gecertificeerde producten

Productspecifieke kwaliteit

Ecodrain® valt niet onder de KOMO-normering en wordt derhalve geleverd onder BBB-keur 1.

Voorkom kleurverschil
Aangezien elementen van beton voornamelijk worden vervaardigd uit natuurproducten kunnen kleine kleurverschillen ontstaan tussen verschillende productieseries. Daarom is het raadzaam het benodigde aantal in één keer te bestellen, zodat deze uit dezelfde productieserie kunnen worden geleverd.



Prestaties en eigenschappen

Waterdoorlatend vermorgen
v.d. Bosch Beton garandeert voor Ecodrain® waterdoorlatende stenen een doorwateringssnelheid van 270 liter per seconde per hectare.

Deze snelheid is gemeten met nieuwe stenen. Een situatie ter plaatse maakt dat stenen zullen vervuilen. Dit kan door hevige bladval, vervuiling door gebruikers of simpelweg door aanwaaiend Saharazand. Onderhoud is daarom vereist. Stel dat de helft van de doorlatingssnelheid in de loop der tijd verdwijnt als gevolg van voorgaande, dan hebben de stenen dus een capaciteit van 130 ltr/sec/ha. Deze waarde staat gelijk aan 46,8 mm regen. Volgens het KNMI komt in Nederland eens per honderd jaar een regenbui voor met 43 mm regenval. Conclusie is dus, dan Ecodrain® waterdoorlatende bestrating aan de norm T=100 voldoet.

Naast eisen aan de bestrating is de grootte van de buffer van belang. De zogenaamde K-waarde van de bodem geeft aan of een bodem veel of weinig water kan verwerken. Met dat gegeven wordt een buffer bestaande uit grove toeslagmaterialen aangebracht. Wanneer tijdens een regenbui deze buffer echter vol geraakt, kan de bestrating geen water meer afvoeren.

Leveringsvoorwaarden

Op alle rechtsbetrekkingen van v.d. Bosch Beton b.v. zijn de Algemene voorwaarden voor de levering van betonproducten, zoals gezamenlijk opgesteld door Bouwend Nederland en de Bond van Fabrikanten van Betonproducten in Nederland (BFBN), alsmede de Aanvullende Leveringsvoorwaarden v.d. Bosch Beton b.v. Omdat wij verzekerd zijn bij Euler Hermes kredietverzekeringsmaatschappij, zijn ook de door haar gestelde voorwaarden van toepassing.

Algemene leveringsvoorwaarden
Aanvullende leveringsvoorwaarden
Voorwaarden Euler Hermes

Duurzaam Bouwen

De betonindustrie loopt voorop qua duurzaam bouwen. V.d. Bosch Beton* wil als innoverende producent, niet afwachten. Sinds 2008 beschikt v.d. Bosch Beton over DUBOkeur®. Producten met DUBOkeur® onderscheiden zich op het gebied van duurzaamheid. Hiervoor wordt de milieu-impact van het te toetsen product middels een levenscyclusanalyse (LCA) bepaald en in relatie gezet tot vergelijkbare producten. Alleen de meest milieuvriendelijke alternatieven komen in aanmerking voor certificering. Deze LCA wordt door NIBE uitgevoerd.

KIWA-certificaat verificatie CO2-emissie
DUBO-certificaat v.d. Bosch Beton*

Bouwstoffenbesluit

Stenen, tegels, banden, grasbeton enzovoorts van v.d. Bosch Beton* voldoen aan milieueisen die de overheid in samenwerking met Stichting Bouwkwaliteit heeft opgesteld. Bouwstoffen zonder BSB®-merk mogen in Nederland niet verwerkt worden. Producten van v.d. Bosch Beton* voldoen aan het Bouwstoffenbesluit.

NL BSB® Certificaat (fabriek Almelo)
NL BSB® Certificaat (fabriek Vriezenveen)

Arbo

Niet alleen het milieu speelt een belangrijke rol bij het ontwikkelen van producten, ook de arbeidsomstandigheden van de stratenmaker en onze eigen mensen in onze fabriek spelen een grote rol hierin. Zo zijn bijna al onze producten op enige wijze machinaal verwerkbaar. Veel producten zijn zelfs al op machinale verwerking voorbereid op het moment dat zij de fabriek verlaten. Daarnaast heeft v.d. Bosch Beton de afgelopen jaren geïnvesteerd in arbeidsvriendelijke productiemethoden. Onze robots zijn hiervan een goed voorbeeld. Deze machines werden in eigen beheer ontwikkeld en vervangen het zware handwerk. Meer informatie over het machinaal verwerken van producten vindt u onder de paragraaf "verwerking".

Verpakkingsoverzicht

Hieronder ziet u een overzicht van de aantallen per pak of laag, vierkante meter en volle vracht. Heeft u een gedrukte versie van het verpakkingsoverzicht? Dan kunt u hier controleren wat de wijzigingen sindsdien zijn.

Standaard verpakking

pak	Stuks	m2	Ton
1	360	8,2	1,3
2	720	16,4	2,6
3	1.080	24,5	4,0
4	1.440	32,7	5,3
5	1.800	40,9	6,6
24	8.640	196,4	31,8

Standaard verpakking (hulpstukken)

pak	Stuks	m1	Ton
1	200	57,8	1,2
2	400	115,6	2,4
3	600	173,4	3,6
4	800	231,2	4,9
5	1.000	289,0	6,1
26	5.200	1502,9	31,6

Machinale verwerking: blok

pak	Stuks	m2	Ton
1	480	10,9	1,8
2	960	21,8	3,5
3	1.440	32,7	5,3
4	1.920	43,6	7,1
5	2.400	54,5	8,8
18	8.640	196,4	31,8

Machinale verwerking: blok op de kop

pak	Stuks	m2	Ton
1	480	10,9	1,8
2	960	21,8	3,5
3	1.440	32,7	5,3
4	1.920	43,6	7,1
5	2.400	54,5	8,8
18	8.640	196,4	31,8

Machinale verwerking: elleboog (keper)

pak	Stuks	m2	Ton
1	440	10,0	1,6
2	880	20,0	3,2
3	1.320	30,0	4,9
4	1.760	40,0	6,5
5	2.200	50,0	8,1
20	8.800	200,0	32,4

Machinale verwerking: halfsteens

pak	Stuks	m2	Ton
1	480	10,9	1,8
2	960	21,8	3,5
3	1.440	32,7	5,3
4	1.920	43,6	7,1
5	2.400	54,5	8,8
18	8.640	196,4	31,8

Machinale verwerking: halfsteens (voorbereid)

pak	Stuks	m2	Ton
1	180	8,2	1,4
2	360	16,4	2,9
3	540	24,5	4,3
4	720	32,7	5,8
5	900	40,9	7,2
22	3.960	180,0	31,7

Hulpstukken

		8 cm.
Hele steen		X
Halve steen		X
Bisschopsmuts		X
Dubbelklinker		X

Downloads

Voor aanvullende informatie kunt u uiteraard contact opnemen met onze afdelingen verkoop en klantenservice.
