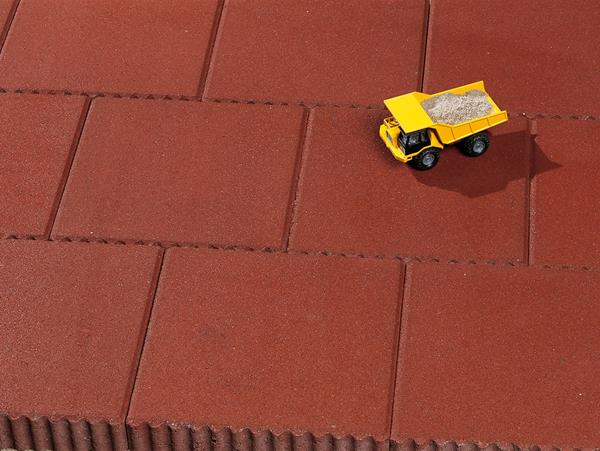

Sinustegel® 30x30

Productkenmerken

	blijft op z'n plaats, dankzij kartels geen opsluitband nodig snel en eenvoudig leggen geschikt voor fietspaden, bestratingen en trottoirs in woonwijken en plantsoenen

Maatvoering

15x30 (22 st/m²)
30x30x4,5 (11 st/m²)
30x30x6 (11 st/m²)
30x30x7 (11 st/m²)
30x30x8 (11 st/m²)

Kleuren

Het verdient de voorkeur uw kleurkeuze aan de hand van een monster te bepalen, aangezien kleuren op een computerscherm of drukwerk altijd iets afwijken van de werkelijkheid.

Betontegels zijn leverbaar in verschillende kleuren en oppervlaktestructuren. Aangezien betontegels voornamelijk worden vervaardigd uit natuurproducten kunnen kleine kleurverschillen ontstaan tussen verschillende productieseries. Daarom is het raadzaam het benodigde aantal tegels in één keer te bestellen, zodat deze uit dezelfde productieserie worden geleverd.

Standaard kleuren

Alle standaard kleuren zijn voorzien van een gladde deklaag op basis van fijn grind en deklaagzand, waarbij de kleur door middel van pigment wordt verkregen. In tegenstelling tot ouderwetse "door-en-door" gekleurde stenen, voorkomt een deklaagsteen dat grof grind direct zichtbaar wordt aan het oppervlak.

Kleurvast

Door afslijting kunnen kleurrijke bestratingen veel van hun oorspronkelijke glans verliezen. Het eens zo fraaie straatbeeld wordt langzaam grijs en uiteindelijk grauw. Tenzij u kiest voor de Kleurvastklinker® van v.d. Bosch Beton*. Die behoudt zijn originele kleur door toepassing van natuurlijke toeslagmaterialen.

Basaltic® structuur

Basaltic® structuur producten bieden het beste van twee werelden. Functioneel èn representatief. Dankzij de integrale basalt-structuur neemt een Basaltic® steen vuil en water op. Olievlekken worden praktisch onzichtbaar door de zwarte kleur (andere kleuren op aanvraag). Het opengewerkte oppervlak geeft de bestrating bovendien een duurzaam aanzien. De Basaltic® steen is gegarandeerd vorstbestendig en leverbaar in zowel tegels, stenen als banden.

Full Color®

Full color® producten worden vervaardigd van een speciaal soort cement, in combinatie met speciaal geselecteerde natuursteensoorten. Hierdoor zijn Full Color® producten van v.d. Bosch Beton* van nature kleurvast. Kortom, een aanwinst voor het straatbeeld.

Duracolor®

Duracolor® is een product waarvan de deklaag voor 100% bestaat uit speciaal geselecteerde natuursteensoorten. Zowel het grind als het zand is vervangen door natuursteenstof en zelfs de kleurstof is vervangen door natuursteenstof. Duracolor® is het absolute maximum op het gebied van kleurvastheid.

Toepassing

Het stellen van opsluitbanden is een tijdrovend karwei. V.d. Bosch Beton* biedt u een interessant en kostenbesparend alternatief: de sinustegel®. Die blijft altijd op z'n plaats, dankzij de kartels die haaks in elkaar grijpen. De opsluitband vervalt in z'n geheel. Dat scheelt kostbare tijd en materiaal. De sinustegel® is een ideale en fraaie oplossing voor het snel en eenvoudig leggen van fietspaden, bestratingen en trottoirs in woonwijken en plantsoenen.

Verwerking

Betontegels zagen of knippen?
Het verdient de voorkeur betontegels en andere bestratingsmaterialen altijd te zagen. Niet alleen om een verzorgd passtuk te maken, maar tevens om bovenmatige snijverliezen te voorkomen. Dit laatste geldt in het bijzonder bij diagonale passtukken. Uit proefnemingen is gebleken dat de knipverliezen juist dan onaanvaardbaar hoog zijn, ongeacht welk knipapparaat wordt gebruikt.

Voorkom uitloop
Wij adviseren bij het verleggen de tegels met enige regelmaat 180 graden te verdraaien. Daardoor zullen minimale maatverschillen, welke binnen de toleranties vallen, genivelleerd worden. Uitloop in de maatvoering wordt hiermee voorkomen. In het bijzonder bij grotere oppervlakken is dit van belang.

Machinale verwerking

Dit product leent zich voor machinale verwerking. Onder "verpakkingsoverzicht" en in onze kennisbank kunt u meer informatie vinden over machinale verwerking en de verpakking van dit product. Of bekijk publicatie 255 "Machinaal straatwerk" en publicatie 282 "Mechanisch aanbrengen elementenverharding" van Stichting CROW.

Kalkuitbloei (witte uitslag)

Witte uitslag op beton komt en verdwijnt vanzelf. Witte uitslag op tegels en betonstraatstenen is een bekend probleem, waarvoor (nog) geen afdoende oplossing bestaat. Gelukkig is het geen permanent probleem. Bij normaal gebruik zal de witte uitslag op den duur vanzelf verdwijnen.

Meer informatie over witte uitslag is in onze kennisbank te vinden.

Kwaliteit en garantie

Over de kwaliteit van betonbestratingsmaterialen kunnen we kort zijn. Die moet goed zijn.

v.d. Bosch Beton* b.v. geeft die garantie, zwart-op-wit, zonder restricties. Onze producten worden met de meeste zorg geproduceerd en voldoen aan alle kwaliteitsnormen die in de wegenbouwwereld worden gehanteerd.

De kwaliteit van het productieproces en onze producten wordt nauwkeurig bewaakt aan de hand van I.K.B.-normen (I.K.B. staat voor Interne Kwaliteits Bewaking). Daarnaast voert het KIWA minimaal tien keer per jaar onafhankelijke productiecontroles uit om de kwaliteit van onze productieproces te toetsen.

Een officieel bewijs van kwaliteit is het KOMO certificaat, dat nagenoeg op al onze producten van toepassing is. Ook voor producten waar geen productcertificaten gelden hanteren wij strenge normen. v.d. Bosch Beton* b.v. heeft hiervoor een eigen certificaat ontwikkeld, het BBB keur 1. Naast de producten is ook het systeem gecertificeerd ISO 9001, een bewijs dat u bij v.d. Bosch Beton* b.v. in goede handen bent.

ISO-certificaat v.d. Bosch Beton b.v.

Kortom, geen loze beloftes, maar harde garanties. Dat is v.d. Bosch Beton* b.v.

BRL 2312 voor betonstraatstenen
BRL 2313 voor betontegels
BRL 2314 voor opsluit- en trottoirbanden
BRL K11001 voor grasbetontegels
BRL 5070 voor het bouwstoffenbesluit
IBRL.001 voor overige niet gecertificeerde producten

Productspecifieke kwaliteit

NEN-EN 1339 KOMO-keur
Vrijwel alle betontegels uit het brede assortiment van v.d. Bosch Beton* b.v. voldoen aan deze Europese Norm. CE Markering betekent niet automatisch "kwalitatief goed". Binnen de norm kan een fabrikant kiezen voor een bepaalde kwaliteitsklasse of soms zelfs voor helemaal geen klasse.
In Nederland kent men aanvullend op het CE-merk het KOMO keurmerk. Indien een betontegel het KOMO keurmerk draagt is men verzekerd van een op Nederlandse maatstaven toegespitste kwaliteitskeuze. Verder voldoet het KOMO product ook automatisch aan het bouwstoffenbesluit.

KOMO-certificaten Een betontegel met alleen CE Markering betekent niet automatisch dat het product voldoet aan Nederlandse kwaliteitsmaatstaven en het bouwstoffenbesluit. Meer over verschillen tussen KOMO en CE.

CE-informatie (DoP) v.d. Bosch Beton*

KOMO kwaliteitseisen voor betontegels


Onderstaand is een verkorte samenvatting uit de Europese norm NEN-EN 1339 KOMO keur en de daaruit voor Nederland gekozen klassen. Ze pretendeert niet tot in detail volledig te zijn. Zie tevens [03] prestaties en eigenschappen. Voor gedetailleerde informatie raadpleegt men de norm van het nationale voorwoord.

Vorm en uiterlijk
Betontegels moeten gelijkmatig van vorm zijn en mogen geen zichtbare structuurgebreken vertonen, zoals grindnesten, holten of scheuren.

Afhankelijk van de afmeting van de tegel mag de holheid maximaal -1 mm bedragen en de bolheid +1,5 mm. Dit geldt voor formaten waar maximaal een meetlat van 300 mm gebruikt kan worden. Voor grotere afmetingen gelden hogere afwijkingen.

De diagonalen mogen voor een diagonaalafmeting ø85 cm niet meer dan 2 mm van elkaar afwijken.
Een afgeschuinde rand groter dan 2 mm heet een velling. Standaard levert v.d. Bosch Beton* b.v. haar betontegels met een vellingkant van 5x6 mm. De werkelijke gemeten waarde mag hier maximaal 2 mm van afwijken.

Maten en maatafwijkingen
De maatvoering van standaard betontegels is 30x30 cm (halve betontegels:15x30 cm).
De dikte van betontegels is 4½, 5, 6 of 7 cm. De lengte, breedte en dikte mag maximaal 2 mm afwijken. Dikkere tegels kunnen vanwege hun afmetingen onder de betonstraatsteennorm NEN-EN 1338 KOMO keur vallen, bijv. betontegels 30x30x8 cm. Zie Algemene informatie betonstraatstenen.

Wij adviseren bij het verleggen de tegels met enige regelmaat 180 graden te verdraaien. Daardoor zullen minimale maatverschillen, welke binnen de toleranties vallen, genivelleerd worden. Uitloop in de maatvoering wordt hiermee voorkomen. In het bijzonder bij grotere oppervlakken is dit van belang.

Prestaties en eigenschappen

Betontegels zijn er in verschillende formaten en kleuren. Het is een bestratingsproduct welke bestaat uit twee lagen, een fijne toplaag en een deklaag. Praktisch alle betontegels kunnen naar keuze met diverse soorten deklagen worden uitgevoerd. Zie het kleurenoverzicht. Bijzondere kleuren en/of uitvoeringen op aanvraag.

Betontegels kunnen in kleurvaste en in niet kleurvaste uitvoering geleverd worden. Onder bepaalde omstandigheden kan het uiterlijk van de tegels worden aangetast. Hiervoor zijn drie oorzaken aan te geven:

Vervuiling
Een bekend probleem. De gevolgen kunnen worden beperkt door een goede verdichting van de deklaag.
Verkleuring
Verkleuring ontstaat door afslijting en onder invloed van zonlicht. Door toevoeging van natuurlijk gekleurde splitsoorten kan een kleurvaste deklaag verkregen worden.
Witte kalkuitslag
Een probleem waarvoor (nog) geen effectieve oplossing bestaat, maar dat na verloop van tijd vanzelf verdwijnt.
Samenstelling
De deklaag moet minimaal 4 mm dik zijn.
Buigtreksterkte
De karakteristieke buigtreksterkte voor de tegels moet tenminste 5,0 N/mm² bedragen. Geen enkele waarde mag lager dan 4,0 N/mm² zijn.
Slijtbestendigheid
De breedte van de groef welke ontstaat bij de afslijtproef mag maximaal 23 mm zijn.
Vorst- dooizoutbestandheid
Het gemiddelde massaverlies, bepaald volgens de norm mag niet meer bedragen dan 1,0 kg/m². Geen enkele individuele waarde mag meer dan 1,5 kg/m² bedragen.

Leveringsvoorwaarden

Op alle rechtsbetrekkingen van v.d. Bosch Beton b.v. zijn de Algemene voorwaarden voor de levering van betonproducten, zoals gezamenlijk opgesteld door Bouwend Nederland en de Bond van Fabrikanten van Betonproducten in Nederland (BFBN), alsmede de Aanvullende Leveringsvoorwaarden v.d. Bosch Beton b.v. Omdat wij verzekerd zijn bij Euler Hermes kredietverzekeringsmaatschappij, zijn ook de door haar gestelde voorwaarden van toepassing.

Algemene leveringsvoorwaarden
Aanvullende leveringsvoorwaarden
Voorwaarden Euler Hermes

Duurzaam Bouwen

De betonindustrie loopt voorop qua duurzaam bouwen. V.d. Bosch Beton* wil als innoverende producent, niet afwachten. Sinds 2008 beschikt v.d. Bosch Beton over DUBOkeur®. Producten met DUBOkeur® onderscheiden zich op het gebied van duurzaamheid. Hiervoor wordt de milieu-impact van het te toetsen product middels een levenscyclusanalyse (LCA) bepaald en in relatie gezet tot vergelijkbare producten. Alleen de meest milieuvriendelijke alternatieven komen in aanmerking voor certificering. Deze LCA wordt door NIBE uitgevoerd.

KIWA-certificaat verificatie CO2-emissie
DUBO-certificaat v.d. Bosch Beton*

Ecoton® Milieukeur Plus

v.d. Bosch Beton* b.v. is erin geslaagd om op basis van menggranulaat (gebroken puin) bestratingsmaterialen te produceren die voldoen aan de strenge eisen van de KOMO-certificatie. Recycling van bouwafval heeft twee belangrijke milieu-voordelen. Het afvalprobleem vermindert en het milieu wordt ontzien doordat er minder natuurlijke grondstoffen nodig zijn. Bouwafval is bovendien uitstekend geschikt als grondstof voor betonbestratingsmaterialen, mits het op de juiste wijze wordt verwerkt.

Bij Ecoton® Milieukeur® Plus wordt een bepaald percentage van de grove toeslag door betongranulaat vervangen. Ecoton-producten voldoen aan de eisen van Netwerk Betonketen/BouwCirculair (circulariteit 15% v/v en MKI-waarden < EUR 25,00 m3). Meer informatie is te vinden op www.ecoton.nl.

Bouwstoffenbesluit

Stenen, tegels, banden, grasbeton enzovoorts van v.d. Bosch Beton* voldoen aan milieueisen die de overheid in samenwerking met Stichting Bouwkwaliteit heeft opgesteld. Bouwstoffen zonder BSB®-merk mogen in Nederland niet verwerkt worden. Producten van v.d. Bosch Beton* voldoen aan het Bouwstoffenbesluit.

NL BSB® Certificaat (fabriek Almelo)
NL BSB® Certificaat (fabriek Vriezenveen)

Arbo

Niet alleen het milieu speelt een belangrijke rol bij het ontwikkelen van producten, ook de arbeidsomstandigheden van de stratenmaker en onze eigen mensen in onze fabriek spelen een grote rol hierin. Zo zijn bijna al onze producten op enige wijze machinaal verwerkbaar. Veel producten zijn zelfs al op machinale verwerking voorbereid op het moment dat zij de fabriek verlaten. Daarnaast heeft v.d. Bosch Beton de afgelopen jaren geïnvesteerd in arbeidsvriendelijke productiemethoden. Onze robots zijn hiervan een goed voorbeeld. Deze machines werden in eigen beheer ontwikkeld en vervangen het zware handwerk. Meer informatie over het machinaal verwerken van producten vindt u onder de paragraaf "verwerking".

Verpakkingsoverzicht

Hieronder ziet u een overzicht van de aantallen per pak of laag, vierkante meter en volle vracht. Heeft u een gedrukte versie van het verpakkingsoverzicht? Dan kunt u hier controleren wat de wijzigingen sindsdien zijn.

Standaard verpakking

laag	Stuks	m2	Ton
1	50	4,5	0,5
2	100	9,1	1,0
3	150	13,6	1,4
4	200	18,2	1,9
5	250	22,7	2,4
68	3.400	309,1	32,3

laag	Stuks	m2	Ton
1	38	3,5	0,5
2	76	6,9	1,0
3	114	10,4	1,4
4	152	13,8	1,9
5	190	17,3	2,4
67	2.546	231,5	32,3

laag	Stuks	m2	Ton
1	34	3,1	0,5
2	68	6,2	1,0
3	102	9,3	1,5
4	136	12,4	2,0
5	170	15,5	2,5
64	2.176	197,8	32,2

laag	Stuks	m2	Ton
1	30	2,7	0,5
2	60	5,5	1,0
3	90	8,2	1,5
4	120	10,9	2,0
5	150	13,6	2,5
63	1.890	171,8	32,0

Standaard verpakking (hulpstukken)

laag	Stuks	m2	Ton
1	100	4,5	0,5
2	200	9,1	1,0
3	300	13,6	1,4
4	400	18,2	1,9
5	500	22,7	2,4
68	6.800	309,1	32,3

laag	Stuks	m2	Ton
1	80	3,6	0,5
2	160	7,3	1,0
3	240	10,9	1,5
4	320	14,5	2,0
5	400	18,2	2,5
63	5.040	229,1	32,0

laag	Stuks	m2	Ton
1	68	3,1	0,5
2	136	6,2	1,0
3	204	9,3	1,5
4	272	12,4	2,0
5	340	15,5	2,5
64	4.352	197,8	32,2

laag	Stuks	m2	Ton
1	60	2,7	0,5
2	120	5,5	1,0
3	180	8,2	1,5
4	240	10,9	2,0
5	300	13,6	2,5
63	3.780	171,8	32,0

Machinale verwerking: halfsteens (4-3-4)

pak	Stuks	m2	Ton
1	165	15,0	1,6
2	330	30,0	3,1
3	495	45,0	4,7
4	660	60,0	6,3
5	825	75,0	7,8
20	3.300	300,0	31,4

pak	Stuks	m2	Ton
1	110	10,0	1,4
2	220	20,0	2,8
3	330	30,0	4,2
4	440	40,0	5,6
5	550	50,0	7,0
23	2.530	230,0	32,1

pak	Stuks	m2	Ton
1	99	9,0	1,5
2	198	18,0	2,9
3	297	27,0	4,4
4	396	36,0	5,9
5	495	45,0	7,3
22	2.178	198,0	32,2

pak	Stuks	m2	Ton
1	99	9,0	1,7
2	198	18,0	3,4
3	297	27,0	5,0
4	396	36,0	6,7
5	495	45,0	8,4
19	1.881	171,0	31,8

Hulpstukken

		4,5 cm.	6 cm.	7 cm.	8 cm.
Hele tegel		X	X	X	X
Halve tegel		X	X	X	X

Downloads

Voor aanvullende informatie kunt u uiteraard contact opnemen met onze afdelingen verkoop en klantenservice.
