Home Oplossingen Producten Tegels

Symbooltegel

Symbooltegel

Tegels

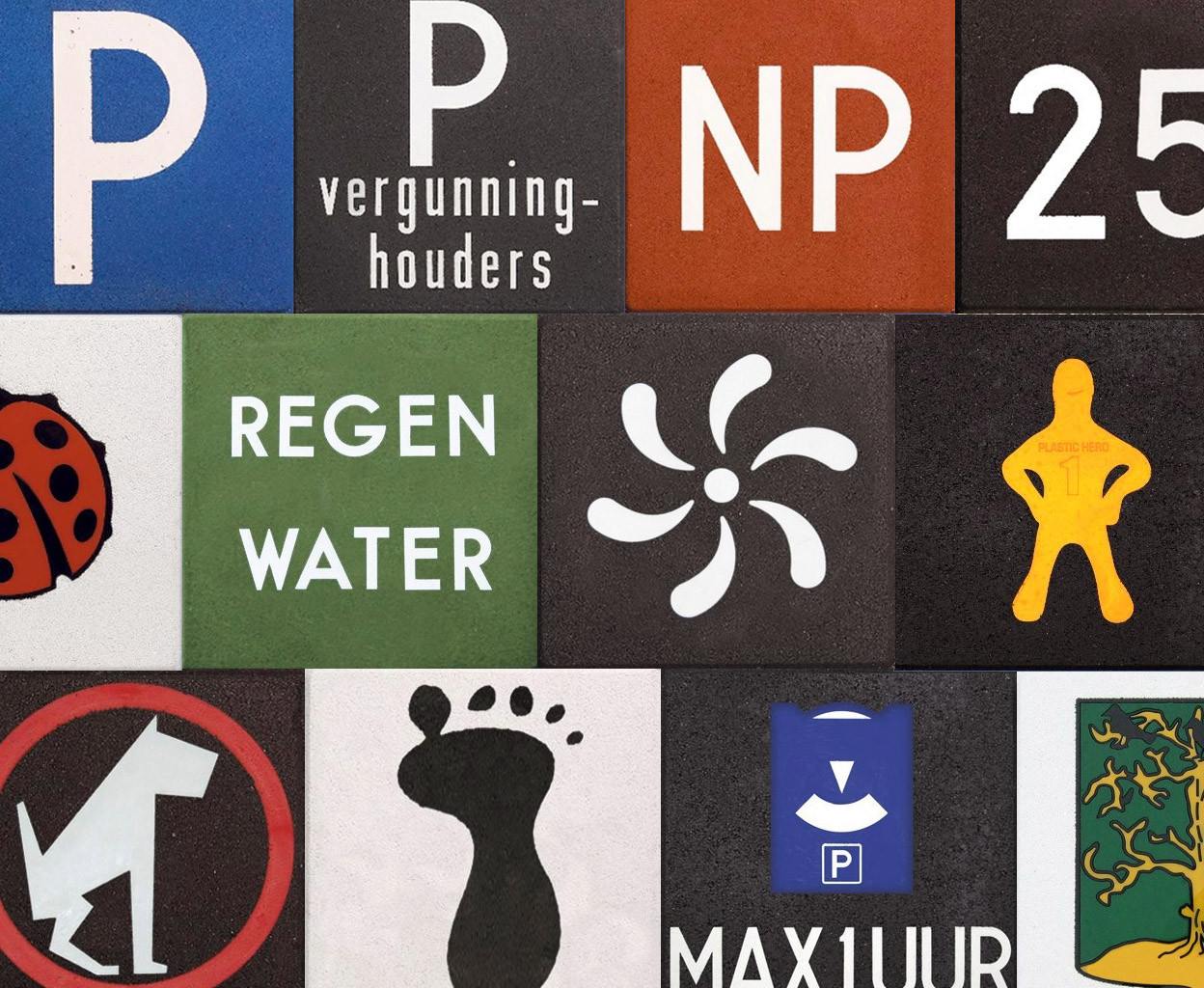

Van de bekende P-tegel tot rolstoeltegels en andere pictogrammen. Leverbaar in zwart-wit, maar ook in andere kleurvariaties.

Specificaties

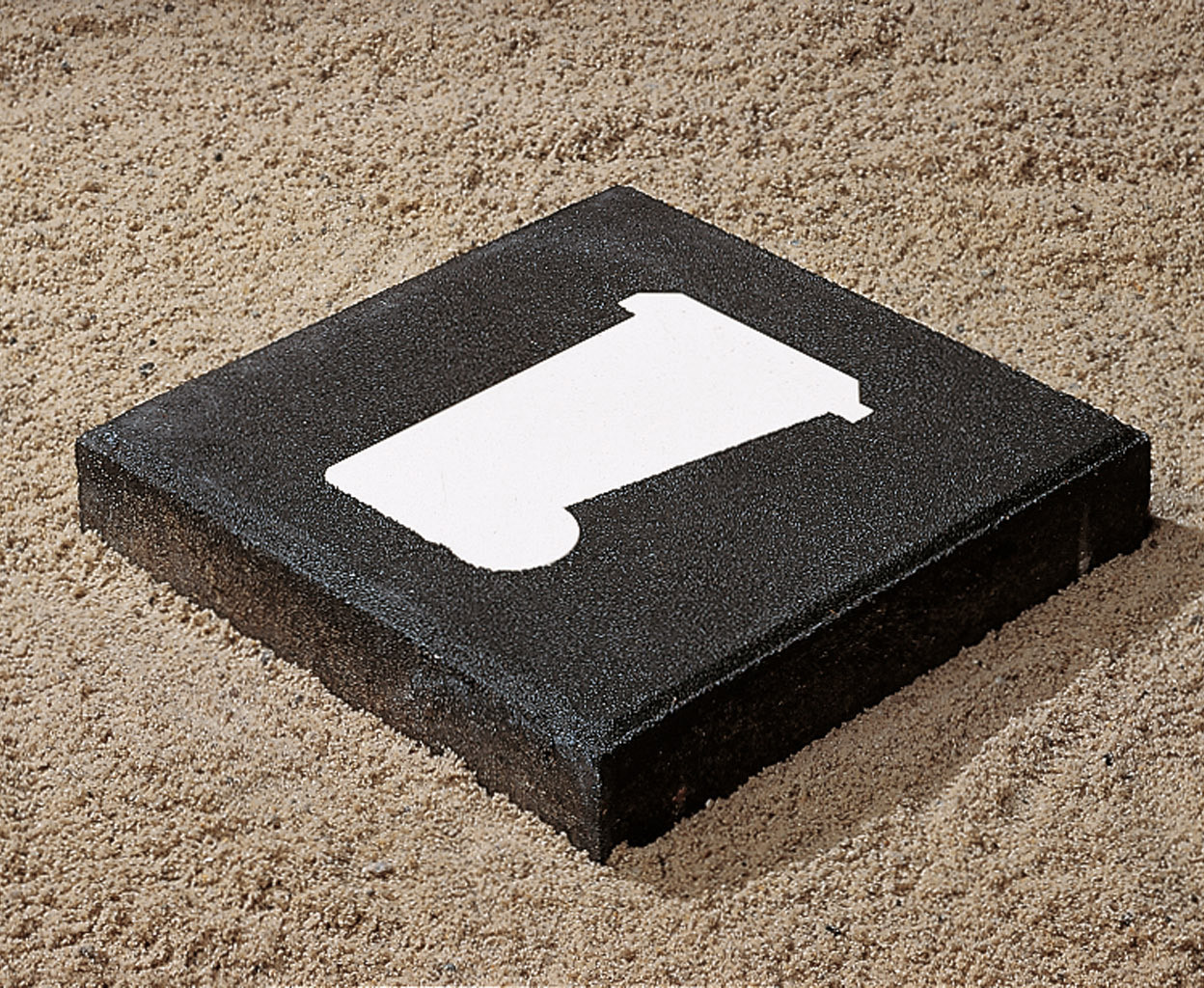

  • betontegels met kunststof inleg
  • de universele markering van uw containerplaats, rolstoelparkeerplek, voetgangerszone, wandelroute en nog veel meer
  • op aanvraag zijn diverse eigen ontwerpen, kleuren en formaten mogelijk
  • ook leverbaar als cijfer- of lettertegel
Vraag een offerte aan Bestekteksten
Vraag een sample aan
Kleuren Hulpstukken Overige

Kleuren

Verkeers- en symbooltegels

Verkeersgrijs - A010
Verkeersgrijs A010
Cortenstaal wit - A091
Cortenstaal wit A091
Verkeerswit - A090
Verkeerswit A090
Verkeersgroen - A050
Verkeersgroen A050
Verkeersgeel - A040
Verkeersgeel A040
Verkeersrood - A030
Verkeersrood A030
Verkeerszwart - A020
Verkeerszwart A020

Standaard

Alle standaard kleuren zijn voorzien van een gladde deklaag op basis van fijn grind en deklaagzand, waarbij de kleur door middel van pigment wordt verkregen. In tegenstelling tot ouderwetse door-en-door gekleurde stenen, voorkomt een deklaagsteen dat grof grind direct zichtbaar wordt aan het oppervlak.

Verkeersblauw - 2906
Verkeersblauw 2906

Symbooltegel

Offerte aanvragen

We reageren binnen 1 werkdag.

We gebruiken jouw gegevens uitsluitend om contact met je op te nemen

Neem contact op

Hulpstukken

Hulpstukken

6 cm  7 cm  8 cm  10 cm
Cijfer/letter 15 cm 15x30 X
20x20 X  X
21x21 X  X
30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Cijfer/letter 10 cm 15x30 X
20x20 X  X
21x21 X  X
30x30 X  X
Cijfer/letter 5 cm 30x30 X  X
Letters 'NP' 15 cm 20x20 X  X
21x21 X  X
30x30 X  X
31,5x31,5 X  X
Letter 'A' 15 cm 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Letter 'B' 15 cm 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Letter 'C' 15 cm 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Letter 'H' 15 cm 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Letters 'P' 25 cm en 'max 1 u' 5 cm 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Letter 'P' 25 cm 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Letters 'P' 25 cm en 'max 2 u' 5 cm 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Letters 'P' 25 cm en 'invalide' 5 cm 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Letters 'P' 25 cm en 'taxi' 5 cm 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Letters 'P' 25 cm en 'privé' 5 cm 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Letters 'NP' 25 cm 50x50   X X
60x60   X X

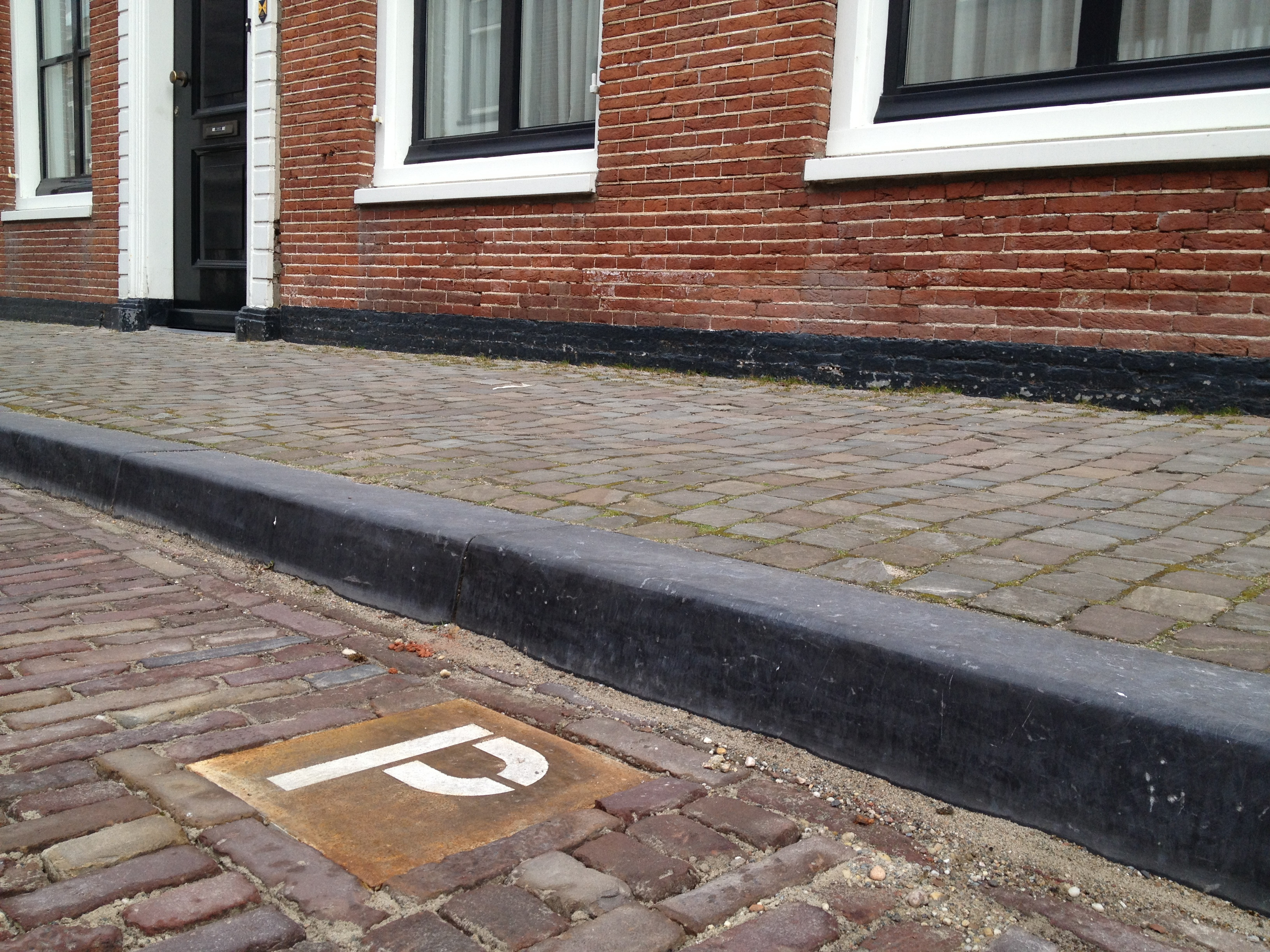

Cortenstaal 'P' 30x30  X
Cortenstaal 'P' met fiets 30x30  X
Cortenstaal 'P' met rolstoel 30x30  X
Letters 'DRAIN' 5 cm 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Letters 'EIGEN TERREIN' 5 cm 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Letters 'GFT' 10 cm 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Letters 'LADEN & LOSSEN' 5 cm 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Letters 'P&R' 10 cm 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Betaalautomaat 30x30 X  X
31,5x31,5 X  X
40x40 X  X
20x20   X
21x21   X
40x60   X
41,5x41,5   X
Bloem 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
Container 30x30 X  X
31,5x31,5 X  X
40x40 X  X
20x20   X
21x21   X
40x60   X
41,5x41,5   X
Fiets 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Fiets rode diagonaal 30x30 X  X
31,5x31,5 X  X
40x40 X  X
20x20   X
21x21   X
40x60   X
41,5x41,5   X
Fiets (set 12 tegels) 90x120 X  X
63x84   X
Hond in rode ring 30x30 X  X
31,5x31,5 X  X
40x40 X  X
20x20   X
21x21   X
40x60   X
41,5x41,5   X
Hond staand 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
Hond zittend 30x30 X  X
31,5x31,5 X  X
40x40 X  X
20x20   X
21x21   X
40x60   X
41,5x41,5   X
Kinderen met bal 30x30 X  X
31,5x31,5 X  X
40x40 X  X
20x20   X
21x21   X
40x60   X
41,5x41,5   X
Voetganger lopend 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
Man met kind 30x30 X  X
31,5x31,5 X  X
40x40 X  X
20x20   X
21x21   X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Motorrijder 30x30 X  X
31,5x31,5 X  X
40x40 X  X
20x20   X
21x21   X
40x60   X
41,5x41,5   X
Oplaadpunt auto 30x30 X  X
31,5x31,5 X  X
40x40 X  X
20x20   X
21x21   X
40x60   X
41,5x41,5   X
Parkeerautomaat 30x30 X  X
31,5x31,5 X  X
40x40 X  X
20x20   X
21x21   X
40x60   X
41,5x41,5   X
Plastic Hero (oranje) 30x30 X  X
31,5x31,5 X  X
40x40 X  X
20x20   X
21x21   X
40x60   X
41,5x41,5   X
Pijl 22 cm 30x30 X  X
31,5x31,5 X  X
40x40 X  X
20x20   X
21x21   X
40x60   X
41,5x41,5   X
Roken verboden (wit/rood) 30x30 X  X
31,5x31,5 X  X
40x40 X  X
20x20   X
21x21   X
40x60   X
41,5x41,5   X
Rolstoel 30x30 X  X
31,5x31,5 X  X
40x40 X  X
20x20   X
21x21   X
40x60   X
41,5x41,5   X
50x50   X X
60x60   X X
Smiley 25 cm 30x30 X  X
31,5x31,5 X  X
40x40 X  X
20x20   X
21x21   X
40x60   X
41,5x41,5   X
Toren 'Vollenhove' 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
Voet links 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
Schoen 'Bommel' rechts 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
Voetganger staand 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
Waaiersymbool 30x30 X  X
31,5x31,5 X  X
40x40 X  X
40x60   X
41,5x41,5   X
Schoen 'Bommel' links 31,5x31,5 X  X
40x40 X  X
30x30 X  X
40x60   X
41,5x41,5   X
Voet rechts 31,5x31,5 X  X
40x40 X  X
30x30 X  X
40x60   X
41,5x41,5   X
Parkeerverbod E06 50x50   X X
60x60   X X
Rolstoel (set 4 tegels) 100x100   X



betaalautomaat
betaald parkeren
cijfertegel rood-wit
cijfertegel zwart-wit
container
cortenstalen symbooltegel
fiets
geen fietsen
hond met ring
niet parkeren blauw-wit
niet parkeren geel-wit
niet parkeren rood-wit
oplaadpunt groen-wit
oplaadpunt zwart-wit
parkeerzone
parkeren blauw-wit
parkeren geel-wit
parkeren rood-wit
parkeren zwart-wit
pijl
plastic hero
privé-parkeerplaats
roken verboden
rolstoel
schoen bommel rechts
set 12 tegels fiets
set rolstoel 4 stuks 50x50
smiley
spelende kinderen
voet
waaiersymbool of hemelwaterafvoer

Downloads

Symbooltegel

Kwaliteit en garantie

DUBOkeur®Stichting Milieukeur®KOMO en CE

Productspecifieke kwaliteit

NEN-EN 1339 KOMO-keur
Vrijwel alle betontegels uit het brede assortiment van v.d. Bosch Beton* b.v. voldoen aan deze Europese Norm. CE Markering betekent niet automatisch "kwalitatief goed". Binnen de norm kan een fabrikant kiezen voor een bepaalde kwaliteitsklasse of soms zelfs voor helemaal geen klasse.
In Nederland kent men aanvullend op het CE-merk het KOMO keurmerk. Indien een betontegel het KOMO keurmerk draagt is men verzekerd van een op Nederlandse maatstaven toegespitste kwaliteitskeuze. Verder voldoet het KOMO product ook automatisch aan het bouwstoffenbesluit.

KOMO-certificaten

Een betontegel met alleen CE Markering betekent niet automatisch dat het product voldoet aan Nederlandse kwaliteitsmaatstaven en het bouwstoffenbesluit. Meer over verschillen tussen KOMO en CE.

CE-informatie (DoP) v.d. Bosch Beton*

KOMO kwaliteitseisen voor betontegels


Onderstaand is een verkorte samenvatting uit de Europese norm NEN-EN 1339 KOMO keur en de daaruit voor Nederland gekozen klassen. Ze pretendeert niet tot in detail volledig te zijn. Zie tevens [03] prestaties en eigenschappen. Voor gedetailleerde informatie raadpleegt men de norm van het nationale voorwoord.

Vorm en uiterlijk
Betontegels moeten gelijkmatig van vorm zijn en mogen geen zichtbare structuurgebreken vertonen, zoals grindnesten, holten of scheuren.

Afhankelijk van de afmeting van de tegel mag de holheid maximaal -1 mm bedragen en de bolheid +1,5 mm. Dit geldt voor formaten waar maximaal een meetlat van 300 mm gebruikt kan worden. Voor grotere afmetingen gelden hogere afwijkingen.

De diagonalen mogen voor een diagonaalafmeting ø85 cm niet meer dan 2 mm van elkaar afwijken.
Een afgeschuinde rand groter dan 2 mm heet een velling. Standaard levert v.d. Bosch Beton* b.v. haar betontegels met een vellingkant van 5x6 mm. De werkelijke gemeten waarde mag hier maximaal 2 mm van afwijken.

Maten en maatafwijkingen
De maatvoering van standaard betontegels is 30x30 cm (halve betontegels:15x30 cm).
De dikte van betontegels is 4½, 5, 6 of 7 cm. De lengte, breedte en dikte mag maximaal 2 mm afwijken. Dikkere tegels kunnen vanwege hun afmetingen onder de betonstraatsteennorm NEN-EN 1338 KOMO keur vallen, bijv. betontegels 30x30x8 cm. Zie Algemene informatie betonstraatstenen.

Wij adviseren bij het verleggen de tegels met enige regelmaat 180 graden te verdraaien. Daardoor zullen minimale maatverschillen, welke binnen de toleranties vallen, genivelleerd worden. Uitloop in de maatvoering wordt hiermee voorkomen. In het bijzonder bij grotere oppervlakken is dit van belang.

Verwerking en onderhoud

  • Voor inbedding van de platen, droge mortel met een laagdikte van minimaal 8 cm. gebruiken. Het toepassen van alleen een zandbed (vulzand, metselzand of brekerzand) bij het achteraf instraten van verkeers- en symbooltegels in bestaande bestratingen is onvoldoende.
  • De omliggende verharding moet een volledige aansluiting hebben met de verkeersplaten. Dit ter voorkoming van het versplinteren van de toplaag.
  • Bij ongelijke zetting van de tegels ten opzichte van omringend, qua afmeting kleiner bestratingsmateriaal te voorkomen, is het op lijn plaatsen, dus schouder aan schouder van een aantal tegels wenselijk.
  • Bij belasting onder invloed van zwaar en intensief vrachtverkeer met een torderend (sturend) karakter op splitsingen en rotondes, raden wij aan een dikte van 10 cm. met bewapening toe te passen.

Machinale verwerking

Veel producten lenen zich voor machinale verwerking. Onder "verpakkingsoverzicht" kunt u meer informatie vinden over machinale verwerking en de verpakking van het product. Of bekijk publicatie 255 "Machinaal straatwerk" en publicatie 282 "Mechanisch aanbrengen elementenverharding" van Stichting CROW.

Kalkuitbloei (witte uitslag)

Witte uitslag op beton komt en verdwijnt vanzelf. Witte uitslag op tegels en betonstraatstenen is een bekend probleem, waarvoor (nog) geen afdoende oplossing bestaat. Gelukkig is het geen permanent probleem. Bij normaal gebruik zal de witte uitslag op den duur vanzelf verdwijnen.

Download hier meer informatie over witte uitslag.

Verpakkingsoverzicht
